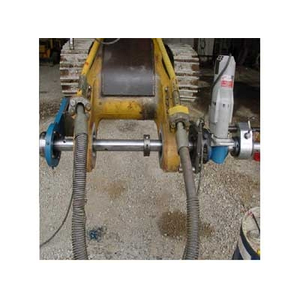

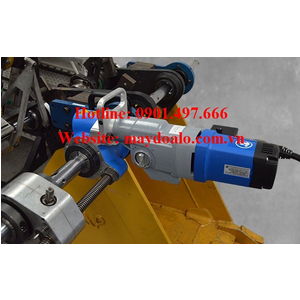

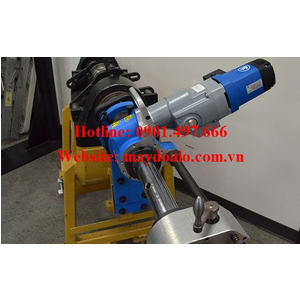

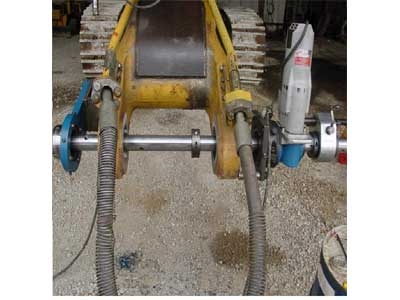

Máy doa lỗ di động BB4500 Climax

Máy doa lỗ BB4500

Máy Doa Di Động BB 4500 , máy doa ống lò Climax BB4500 (Portable Line Boring Machine BB4500 – Climax - USA) BB4500 là loại máy doa lỗ di động, với các modul lắp ghép dễ dàng tháo lắp và vận chuyển với trọng lượng rất gọn nhẹ, tiện lợi và tiết kiệm thời gian, chi phí sửa chữa mà vẫn đảm bảo chất lượng gia công tại hiện trường như ở nhà xưởng.Trục doa nhỏ gọn, mạnh mẽ và linh hoạt rất thích hợp để doa các lỗ đồng tâm đồng trục. Có thể doa cùng lúc nhiều lỗ trong turbine một cách chính xác nhất và các ứng dụng doa coupling khác.

• Mã SP:BB4500 climax của Mỹ
• Giá bán:Vui lòng liên hệ HD Việt Nam

MÁY DOA LỖ CLIMAX BB4500 của USA

Thông số kỹ thuật

1. Đường kính trục doa tiêu chuẩn theo máy là: 44,5 mm

Đường kính trục doa tuỳ chọn là:31,8mm

2. Chiều dài trục doa : 1219,2mm-6096mm
3. Kích thước lỗ lắp dao: 12,7mm
4. Đường kính lỗ doa tiêu chuẩn:50,8mm – 254mm
5. Đường kính lỗ doa tuỳ chọn:38,1mm
6. Hành trình di chuyển để doa tiêu chuẩn: 304,8 mm
7. Hành trình di chuyển để doa tuỳ chọn:914,4mm
8. Momen xoắn tác động lên trục doa : 565,4 Nm
9. Tuỳ chọn bộ nguồn:

          Động cơ điện: tốc độ 8 – 160 RPM                                3.35 Hp / 2.5kW

  Thủy lực:

                      -  10 Hp HPU: tốc độ lên đến 250 RPM        10,05Hp / 7,5kW

      Khí nén:

                                 tốc độ lên đới 120 RPM                      3.0Hp / 2.2kW

8.      Tùy chọn giá đỡ loại: Single Arm, Double Arm, Universal, ID

9.      Hộp số giảm tốc bộ truyền động quay:               Hộp số tỉ lệ 4:1 tuỳ chọn 12:1

10.     Tốc độ ăn dao bộ bước tiến kiểu cơ khí đảo chiều               0-0,46mm/vòng

Cấu hình thiết bị

Cấu hình bộ BB5500 gồm 8 bước đơn giản:

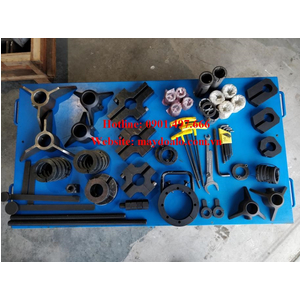

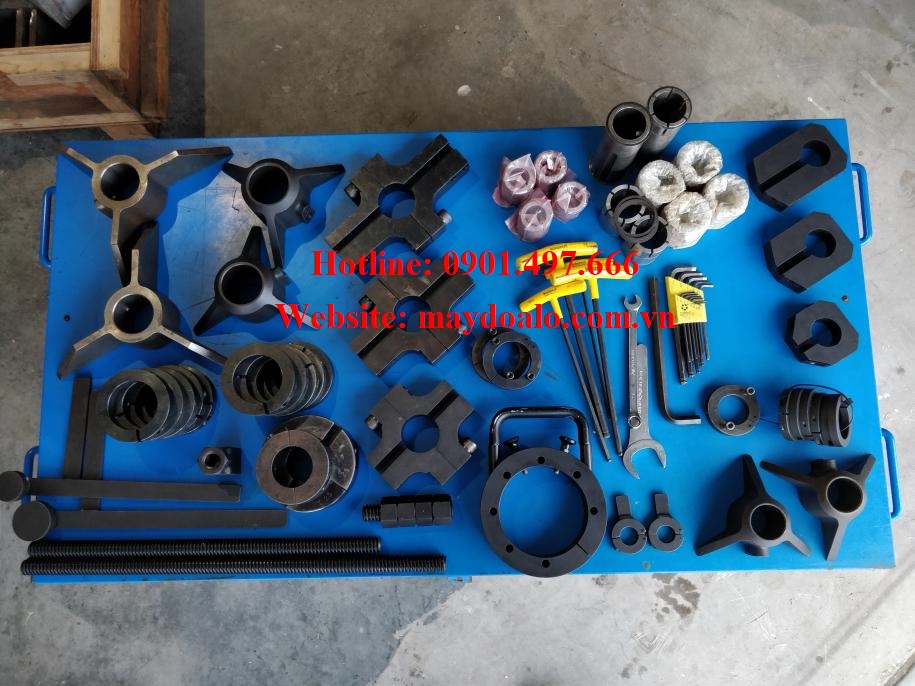

1.      Chọn lựa các bộ phận cơ bản (RDU, AFU, Tool kit…).

2.      Chọn lựa boring bar.

3.      Chọn lựa loại động cơ.

4.      Chọn lựa bộ điều khiển tốc độ

5.      Chọn lựa thanh leadscrew.

6.      Chọn lựa Setup Cones

7.      Chọn lựa giá đỡ

8.      Chọn lựa bộ doa nhỏ tùy chọn

Máy doa BB 4500 Climax, máy doa ống lò Climax BB4500 mạnh mẽ có thể tùy biến để phù hợp với nhu cầu của người sử dụng.

Là máy Boring mạnh mẽ nhất trong cùng phân khúc sản phẩm, bạn sẽ phải ngạc nhiên về sức mạnh cũng như tính cơ động của BB4500.

Đặc biệt, với những chi tiết lắp đặt độc quyền của Climax cung cấp tính cơ động để thực hiện các công việc doa, và cả khi sử dụng trong không gian chật hẹp.

Lắp đặt dễ dàng và nhanh chóng.

-        Các chi tiết theo dạng module giúp lắp đặt dễ dàng và nhanh chóng.

-        Lắp đặt nhanh và dễ dàng nhờ sử dụng set-up côn bằng gang chất lượng cao và bộ giá đỡ bạc đạn hình cầu.

-        Hệ thống giá đỡ bạc đạn hình cầu cho phép lắp đặt nhanh chóng, độ lệch trục của bạc đạn lớn nhất chỉ ở 5 độ.

-        Thời gian để một người vận hành có kinh nghiệm lắp đặt thường khoảng 30ph hoặc thấp hơn.

Sức mạnh.

-        Momen trên trục doa 565,4 Nm.

-        Bộ phận dẫn động được thiết kế đặc biệt với hộp số theo tỉ lệ 4:1 tuỳ chọn 12:1 cho phép tăng moment ở tất cả các tốc độ.

Tính cơ động, Chất lượng thiết kế.

-        Trục doa được thiết kế cho phép bộ dẫn động và hộp chạy dao có thể được lắp đặt tại bất cứ điểm nào trên trục, thậm chí tách rời riêng biệt.

-        Bộ giá đỡ bi hình cầu đã được cấp bằng sáng chế đảm bảo gắn chi tiết gia công được chắc chắn, nhằm gia công đạt hiệu quả cao hơn.

Đa năng.

-        Khả năng tùy biến đáp ứng nhiều yêu cầu khác nhau.

-        Tùy chọn động cơ điện, khí nén, servo hay thủy lực.

-        Đảo chiều động cơ điện.

-        Chiều dài trục doa đa dạng :tuỳ chọn

-        trục doa thẳng đồng tâm có lỗ tuỳ chọn để gá dao doa.

-        Phụ kiện cho phép BB4500 sử dụng để blind boring, line boring, khoan, phay, và sửa chữa van.

-        Bộ ghép nối cho phép gá và canh tâm nhanh các máy hàn tự động Autobore Welder của Climax để hiệu xuất hàn bore đạt hiệu quả. Nhỏ gọn

-        Cực kỳ nhỏ gọn, dễ sử dụng trong không gian chật hẹp.

-        Bộ phần truyền động và chạy dao có thể được lắp giữa hai giá đỡ sử dụng trọng trường hợp không gian làm việc hạn chế.

Ứng dụng:

BB4500 được sử dụng rộng rãi trong các ngành công nghiệp:

·        Xây dựng.

·        Khai khoáng.

·        Phát điện.

·        Đóng tàu.

·        Vận chuyển.

·        Lọc hóa dầu.

·        Chế biến sản xuất giấy.

·        Luyện gang thép

·        Sửa chữa thiết bị các ngành công nghiệp nặng.

·        Dao ống bao trục chân vịt.

·        Xây hoặc sửa chữa cầu đường.

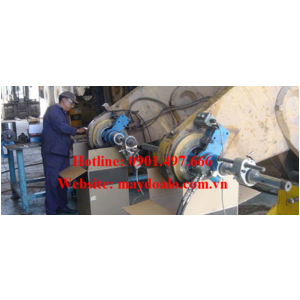

·        Doa khớp nối turbine.

·        Sửa chữa máy.

·        Sửa chữa gối đỡ bạc đạn.

·        Doa thân valve.

·        Doa bơm.

.Ứng dụng đặc trưng:

·        Sửa chữa thiết bị các ngành công nghiệp nặng.

·        Dao ống bao trục chân vịt.

·        Xây hoặc sửa chữa cầu đường.

·        Doa khớp nối turbine.

·        Sửa chữa máy.

·        Sửa chữa gối đở bạc đạn.

·        Doa thân van.

·        Doa valve.

Với sự đa dạng và nhiều tùy chọn, BB4500 là thiết bị bạn cần để hoàn tất công việc bất cứ khi nào và bất cứ nơi đâu bạn cần. Một số ứng dụng đặc trưng:

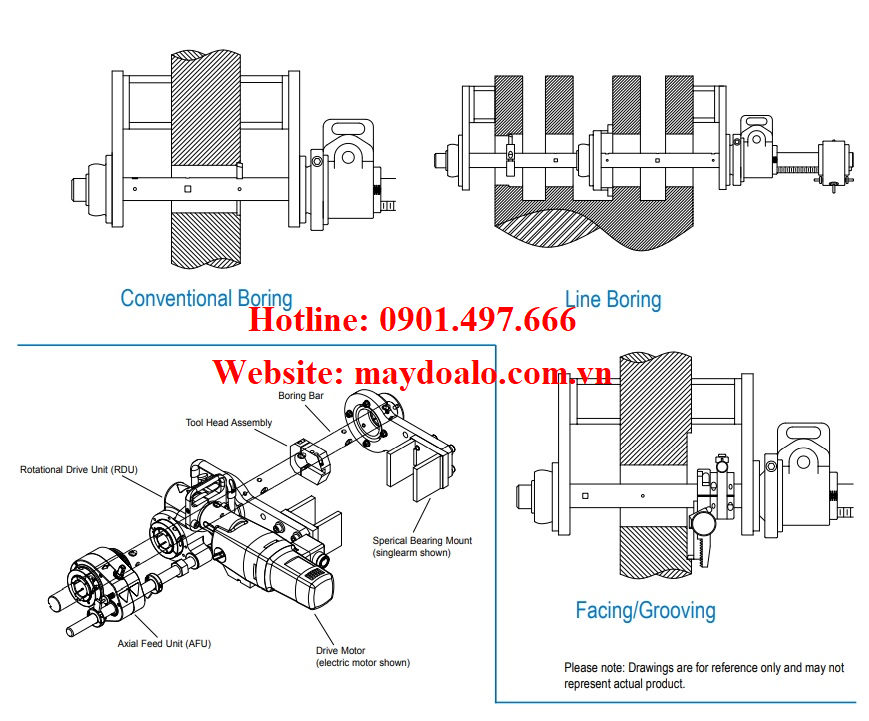

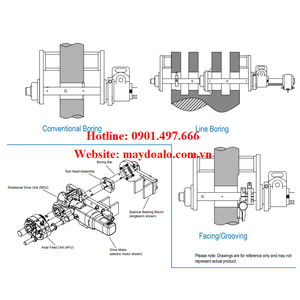

·        Doa theo kiểu truyền thống.

·        Line boring – dao thẳng.

·        Khoan.

·        Phay

·        Bào.
